AVENTOS HKi
Продумана концепція виготовлення та вбудовані функції
Аби інтегрувати AVENTOS HKi в боковину корпусу, потрібно забрати добре наповнену склянку тирси. Ви самі можете вибрати, як саме вбудувати силовий механізм у меблі. Доступні різні варіанти виготовлення: залежно від устаткування майстерні, кількості фурнітури, що обробляється та Вашого бажання розвантажити робочі процеси.

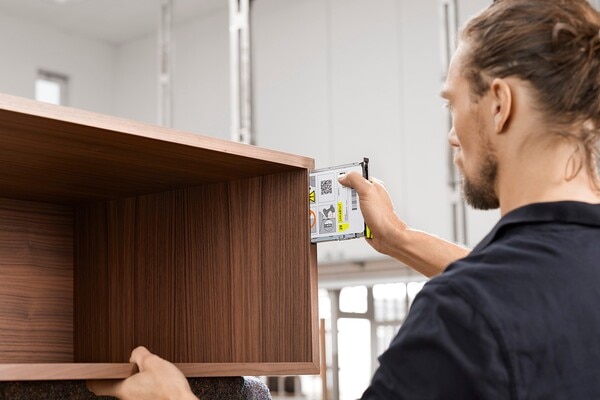

Повністю вбудований механізм із комплектом плити
У нашій МДФ-плиті з попереднім фрезеруванням вже є відповідне фрезерування для AVENTOS HKi. Плити розміром 450 мм x 600 мм x 19 мм розкроїте за бажаним розміром і покриєте або полакуєте плиту за Вашими потребами.
Ми пропонуємо фрезу пазову пряму для фрезера, за допомогою якої Ви зможете зняти шпон або покриття та звільнити отвір.

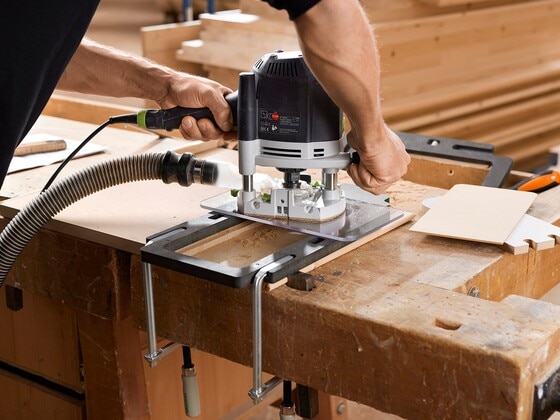

Повністю вбудований механізм із комплектом шаблонів
Для виготовлення за допомогою фрезера ми розробили не лише відповідну фрезу, але й різноманітні шаблони, з якими Ви точно зможете вифрезерувати місце для силового механізму і декоративної вставки.
Повністю вбудований механізм із двома скріпленими плитами з попереднім фрезеруванням

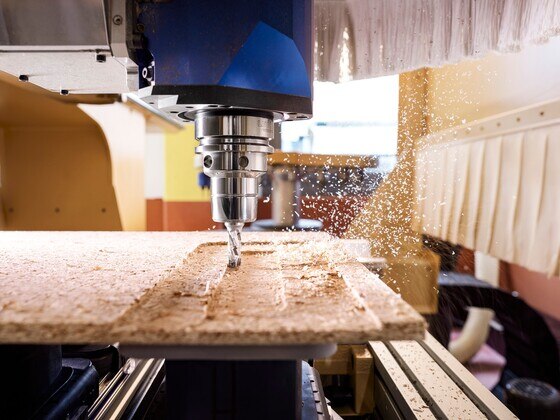

На ЧПК-пристрої зробіть фрезерування на двох половинках боковини корпусу та згодом склейте їх.
Повністю вбудований механізм із двома скріпленими плитами з попереднім фрезеруванням
На ЧПК-пристрої зробіть фрезерування на двох половинках боковини корпусу та згодом склейте їх.

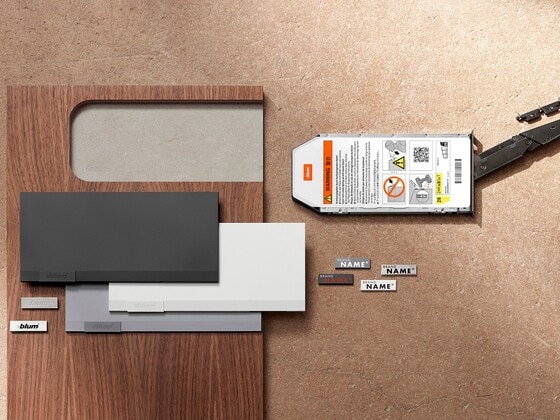

Частково вбудований механізм із заглушкою
Використовуючи ЧПК-пристрій або фрезер зробіть фрезерування у боковині корпусу для силового механізму. Його можна згодом прикрити заглушкою вколір меблів. З різними варіантами брендування втілите свої вимоги до індивідуалізації.

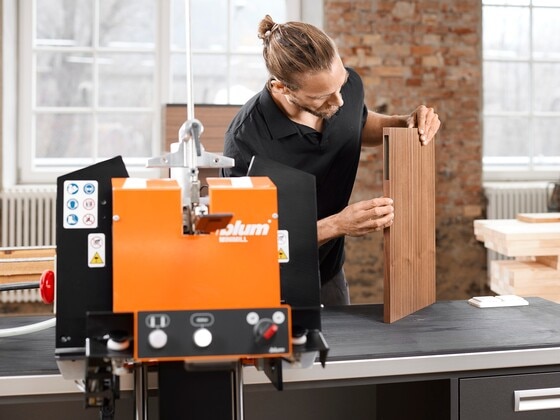

Повністю інтегрований механізм із MINIMILL
Ми розробили спеціальну фрезерну машину MINIMILL для виготовлення великих обсягів. Із цим пристроєм Ви швидко і без жодних погрішностей вифрезеруєте боковини корпусу 16 - 25 мм завтовшки.
Повністю інтегрований механізм із MINIMILL
Ми розробили спеціальну фрезерну машину MINIMILL для виготовлення великих обсягів. Із цим пристроєм Ви швидко і без жодних погрішностей вифрезеруєте боковини корпусу 16 - 25 мм завтовшки.
Завдяки шкалі на лінійці відрегулюєте глибину боковини корпусу.
За допомогою викрутки налаштуєте правильну товщину боковини корпусу від 16 до 25 мм.
Боковину корпусу, над якою Ви працюєте, потрібно засунути до упору.
Проста фіксація боковини корпусу лише одним порухом руки.
Потім Ви впевнено зможете почати процес фрезерування обома руками.

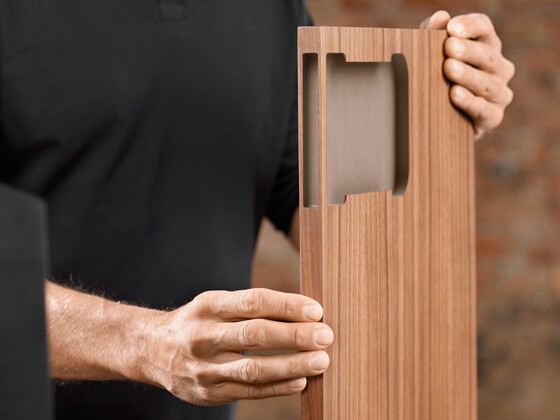

Ваш результат: боковини з ідеальним фрезеруванням, досконалі для того, щоб продовжити виготовлення меблів з AVENTOS HKi.
Простий монтаж і регулювання
Пристрої для монтажу від Blum
Усе, що Вам потрібно
Наші пристрої для монтажу полегшують Вам роботу та надають підтримку в тому, щоб Ви могли точно, швидко та без помилок виготовляти наші вироби від Blum. Так Ви крок за кроком досягнете найкращого результату.
Вибрати групу виробів
17 Результати знайдено
Універсальний шаблон
Для розмітки або попереднього свердління позицій кріплення для підіймальних механізмів, висувних систем та систем напрямних
Шаблон для дистанційного амортизатора
Для свердління отворів під дистанційний амортизатор на встановленому чи не встановленому фасаді або корпусі
Шаблон для визначення позиції кріплення пластини-фіксатора
Для визначення позиції пластини-фіксатора TIP-ON під саморізи
MINIPRESS P
Свердлильно-присадні верстати для фурнітури Blum, вертикальне свердління, можна дооснастити EASYSTICK
Штанговий кондуктор для завіс
Для перенесення розмірів позицій кріплення завіс і монтажних планок із дверцят на корпус та навпаки
Шаблон-кутник
Для попереднього свердління позиції кріплення монтажних планок та тримачів для BLUMOTION |TIP-ON для дверцят
Універсальний шаблон для розмітки
Для розмітки позиції кріплення напрямних до корпусу, силових механізмів, монтажних планок і тримачів
Універсальний штанговий кондуктор
Для попереднього свердління позиції кріплення напрямних до корпусу, силових механізмів, монтажних планок і тримачів
Шаблон для завіс
Для попереднього свердління позиції кріплення завіс, монтажних планок і тримачів
Шаблон для BLUMOTION і TIP-ON
Для свердління торцевих отворів під BLUMOTION з боку ручки і з боку завіси, а також під TIP-ON
Універсальний одинарний шаблон
Для попереднього свердління позиції кріплення напрямних до корпусу, силових механізмів, монтажних планок і тримачів
Шаблон під радіокнопку SERVO-DRIVE
Ручний пристрій для точного свердління отвору під радіокнопку SERVO-DRIVE
Шаблон-кернер для кріплення фасаду для AVENTOS HS top | HL top | HK top
Для розмітки отворів для кріплення фасаду AVENTOS
MINIPRESS top для EASYSTICK
Свердлильно-присадні верстати для фурнітури Blum, вертикальне і горизонтальне свердління, з EASYSTICK
Шаблон для монтажних планок
Для свердління отворів під позиції кріплення для хрестоподібних монтажних планок і хрестоподібних тримачів
Інструкції з монтажу
Відео про монтаж
AVENTOS HKi – фільм із монтування
Показує монтаж силового механізму, кріплення для транспортування, кріплення фасаду, регулювання силового механізму, регулювання фасаду, обмежувача кута відкривання і демонтаж AVENTOS HKi
AVENTOS HKi – монтаж силового механізму
Монтаж силового механізму у боковині корпусу
AVENTOS HKi – кріплення для транспортування
Показує зняття кріплення для транспортування
AVENTOS HKi – регулювання силового механізму
Якщо силовий механізм точно налаштовано під вагу фасаду, то підіймач зупиняється у будь-якому положенні. І його легко дістати рукою, щоб опустити.
AVENTOS HKi – регулювання фасаду
Показує безступінчасте тривимірне регулювання рисунку зазорів
AVENTOS HKi – обмежувач кута відкривання
У цьому відео показано, як регулювати інтегрований обмежувач кута підіймання
AVENTOS HKi – демонтаж
Показує демонтаж фасаду і силового механізму
AVENTOS HKi – частково вбудований варіант із заглушкою
Показує кріплення заглушки й елемента брендування у конструкції із частково вбудованим варіантом механізму AVENTOS HKi
