AVENTOS HKi
Un concetto di lavorazione ben studiato e funzioni integrate

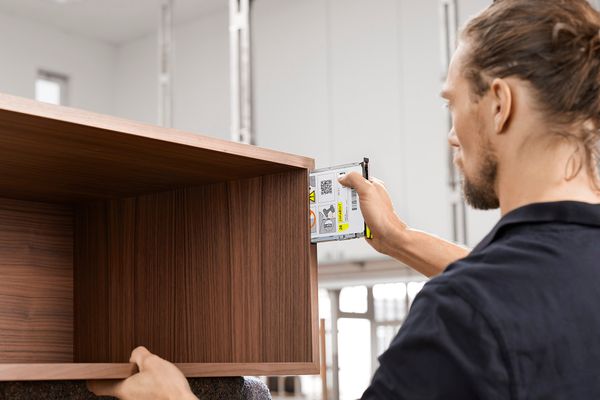

Per integrare AVENTOS HKi nel fianco del corpo mobile occorre eliminare un barattolo di segatura in vetro ben riempito. Per integrare il sottile meccanismo per l'anta a ribalta nel mobile, è possibile scegliere liberamente tra varie possibilità di liberazione, in base all’equipaggiamento dell’officina, al numero di accessori lavorati e alle fasi di lavorazione affidate a collaboratori esterni.
Completamente integrato con set di pannelli grezzi
Il nostro set di pannelli grezzi in MDF pre-fresati è già provvisto della fresatura centrale per AVENTOS HKi. Basta tagliare il pannello grezzo di dimensioni 450 mm x 600 mm x 19 mm alla misura desiderata e impiallicciarlo o laccarlo secondo le proprie esigenze.
Per scoprire nuovamente la fresatura dopo l’impiallicciatura è disponibile una speciale fresa a filo per la fresa verticale.
Completamente integrato con sagome per fresatura
Per la lavorazione con la fresa verticale, abbiamo sviluppato, oltre a un’apposita fresa a copiare, anche diversi calibri a sagoma di fresatura con cui è possibile eseguire con precisione la fresatura per la base forza e la piastra di inserimento.
Completamente integrato con doppio rivestimento
Fresate le due metà dei fianchi dei corpi mobile in superficie con la macchina CNC e successivamente incollatele.
Completamente integrato con doppio rivestimento
Fresate le due metà dei fianchi dei corpi mobile in superficie con la macchina CNC e successivamente incollatele.
Parzialmente integrato con placchetta di copertura
Fresate il fianco del corpo mobile in superficie per la base forza con una macchina CNC o una fresa verticale. Nel mobile la base forza viene nascosta con una placchetta di copertura di un colore coordinato. I vari elementi di branding offrono numerose possibilità di personalizzazione.
Completamente integrato con MINIMILL
Per la lavorazione di grandi quantità di pezzi abbiamo sviluppato la fresatrice speciale MINIMILL. Questo utensile consente di fresare in modo rapido e preciso spessori del fianco del corpo mobile compresi tra 16 e 25 mm.
Completamente integrato con MINIMILL
Per la lavorazione di grandi quantità di pezzi abbiamo sviluppato la fresatrice speciale MINIMILL. Questo utensile consente di fresare in modo rapido e preciso spessori del fianco del corpo mobile compresi tra 16 e 25 mm.
Utilizzate la scala sul righello per regolare la profondità del fianco del corpo mobile.
Utilizzate un cacciavite per regolare lo spessore del fianco del corpo mobile tra 16 e 25 mm.
Il fianco del corpo mobile da lavorare viene inserito fino alla posizione di battuto.
Fissaggio facile dei fianchi corpo mobile con un solo gesto.
Quindi avviate con sicurezza il processo di fresatura con entrambe le mani.
Risultato: fianchi del corpo mobile fresati alla perfezione, ideali per l’ulteriore lavorazione di AVENTOS HKi.
Massima semplicità di montaggio e regolazione
Attrezzi di lavorazione Blum
Tutto ciò che vi serve
I nostri attrezzi di lavorazione semplificano il vostro lavoro e vi aiutano a lavorare i prodotti Blum in modo preciso, rapido e senza errori. Potete infatti ottenere un risultato perfetto, passo dopo passo.
Seleziona gruppo di prodotti
17 Risultati trovati
Dima di foratura universale
Per la marcatura o la preforatura delle posizioni di fissaggio per sistemi per ante a ribalta, sistemi box e sistemi di guide
Dima di foratura per respingenti
Per la foratura del respingente sul frontale montato o smontato e sul corpo mobile
Dima di posizionamento per piastrine di bloccaggio
Per calcolare la posizione della piastrina di bloccaggio TIP-ON da avvitare
MINIPRESS P
Macchina forainseritrice per accessori Blum, foratura verticale, con EASYSTICK integrabile
ECODRILL
Semplice apparecchio manuale per l'esecuzione precisa dei fori dello schema di foratura per cerniere BLUM
Dima ad asta per sistemi di cerniere
Per il trasferimento delle quote delle posizioni di fissaggio di cerniere e piastrine di premontaggio dall'anta al corpo mobile e viceversa
Dima a squadra
Per preforare le posizioni di fissaggio delle piastrine di premontaggio e di supporto per BLUMOTION |TIP-ON sulle ante
Dima di tracciatura universale
Per la marcatura delle posizioni di fissaggio per guide fianco, basi forza, piastrine di premontaggio e di supporto
Dima ad asta universale
Per preforare le posizioni di fissaggio per guide fianco, basi forza, piastrine di premontaggio e di supporto
Dima di foratura per cerniere
Per preforare le posizioni di fissaggio di cerniere e piastrine di premontaggio e di supporto
Dima di foratura per BLUMOTION/TIP-ON
Per la foratura delle posizioni di fissaggio sul lato frontale di BLUMOTION (lato maniglia e lato cerniera) e per TIP-ON
Dima singola universale
Per preforare le posizioni di fissaggio per guide fianco, basi forza, piastrine di premontaggio e di supporto
Dima di foratura per interruttore SERVO-DRIVE
Semplice apparecchio manuale per l'esecuzione precisa della foratura per l'interruttore SERVO-DRIVE
Dima di bulinatura per l'attacco per frontale AVENTOS HS top | HL top | HK top
Per la marcatura delle posizioni di fissaggio per gli attacchi per frontale AVENTOS
MINIPRESS top per EASYSTICK
Macchina forainseritrice per accessori Blum, foratura verticale e orizzontale, con EASYSTICK
Dima di foratura piastrine di premontaggio
Per la foratura delle posizioni di fissaggio per piastrine di montaggio a croce e piastrine di supporto a croce
Indicazioni di montaggio
Filmati di montaggio
AVENTOS HKi - Filmato di montaggio
Mostra il montaggio della base forza, la sicurezza per il trasporto, l'attacco per frontale, la regolazione della base forza, la regolazione del frontale, il limitatore dell'angolo di apertura e lo smontaggio di AVENTOS HKi
AVENTOS HKi - Montaggio base forza
Montaggio della base forza nel fianco del corpo mobile
AVENTOS HKi - Sicurezza per il trasporto
Mostra lo sgancio della sicurezza per il trasporto
AVENTOS HKi - Regolazione base forza
Se la base forza è perfettamente regolata in base al peso del frontale, il frontale dell'anta a ribalta standard si ferma in qualsiasi posizione: in questo modo è sempre facilmente raggiungibile per essere chiusa.
AVENTOS HKi - Regolazione del frontale
Mostra la regolazione tridimensionale continua dello schema preciso delle fughe
AVENTOS HKi - Limitatore angolo di apertura
Questo video illustra la regolazione del limitatore angolo di apertura integrato
AVENTOS HKi - Smontaggio
Mostra lo smontaggio del frontale e della base forza
AVENTOS HKi - Integrazione parziale con placchette di copertura
Mostra il fissaggio della placchetta di copertura e dell'elemento di branding nell'applicazione parzialmente integrata di AVENTOS HKi
