TIP-ON BLUMOTION per TANDEMBOX
Dettagli dei prodotti intelligenti
La base del supporto per l'apertura meccanico è la guida fianco TANDEMBOX appositamente realizzata. Con le diverse unità TIP-ON BLUMOTION è possibile realizzare diverse lunghezze nominali e portate. Tutti gli altri componenti sono universali.
Guida fianco
| Classe di carico | Lunghezza nominale |
|---|---|
|
30
|
270 - 600
|
|
65
|
450 - 650
|
Set unità e meccanismo di trascinamento
| Lunghezza nominale | Peso | Unità | Colore |
|---|---|---|---|
|
270-300 mm
|
≤10 kg
>10-20 kg |
S0
S1 |
Bianco
Grigio luce |
|
350-650 mm
|
≤20 kg
15-40 kg 35-65 kg |
L1
L3 L5 |
Grigio luce
Grigio polvere Nero |
Supporto per la selezione di TIP-ON BLUMOTION
Per una funzione di apertura e chiusura ottimale è importante utilizzare l'unità TIP-ON BLUMOTION consigliata. Utilizzate il nostro configuratore prodotti per scegliere gli accessori giusti.
Avvia il configuratore prodotti
Inoltre, questa brochure fornisce informazioni utili sul supporto per la selezione delle unità:
DL Link FO-081
Sincronizzazione
Per un funzionamento ottimale e per ingrandire il campo di azionamento consigliamo di utilizzare una sincronizzazione. A questo scopo è necessaria un'asta di sincronizzazione.
Campo di azionamento con e senza sincronizzazione
Asta di sincronizzazione con adattatore di sincronizzazione per larghezze interne corpo ≥ 287 mm
Sincronizzazione monopezzo da tagliare su misura per larghezze interne corpo di 238 – 286 mm

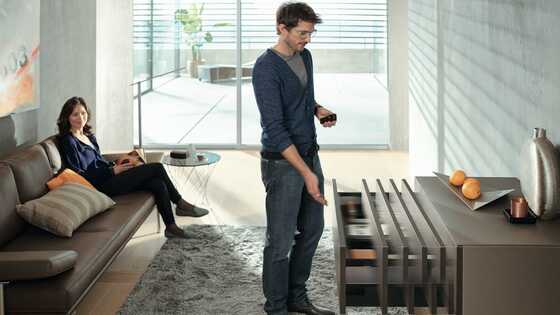

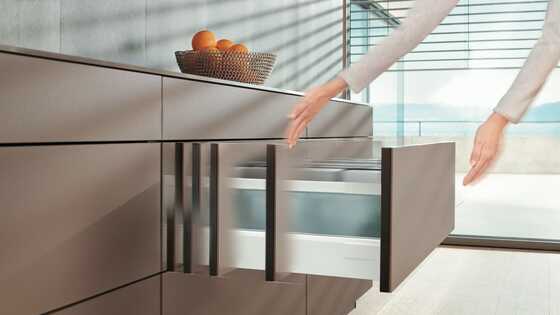

Esempi di applicazione
