TIP-ON BLUMOTION voor MOVENTO
Doordachte productdetails
De basis van de mechanische openingsondersteuning is de speciaal hierop afgestemde MOVENTO-geleider. Met de verschillende TIP-ON BLUMOTION-eenheden kunnen verschillende nominale lengtes en gewichtsbereiken worden gerealiseerd. Alle andere componenten zijn universeel inzetbaar.
Corpusprofiel
| Belastingsklasse | Nominale lengte |
|---|---|
|
40
|
270 - 600
|
|
60
|
450 - 750
|
Set eenheid en meenemer
| Nominale lengte | Gewichtsbereik | Eenheid | Kleurcodering |
|---|---|---|---|
|
270-320 mm
|
≤ 10 kg
> 10-20 kg |
S0
S1 |
Wit
Lichtgrijs |
|
350-750 mm
|
≤ 20 kg
15-40 kg 35-60 kg |
L1
L3 L5 |
Lichtgrijs
Stofgrijs Zwart |
|
350-600 mm
|
≤ 20 kg
15-40 kg |

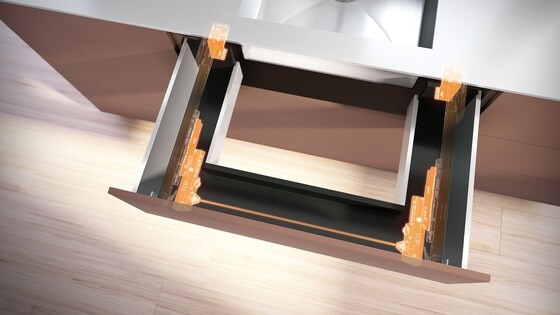

L1 (voor spoelbaklade)
L3 (voor spoelbaklade) |
Lichtgrijs
Stofgrijs |
TIP-ON BLUMOTION-keuzehulp
Voor een optimale openings- en sluitfunctie is het belangrijk om de aanbevolen TIP-ON BLUMOTION-eenheid te gebruiken. Gebruik onze productconfigurator om het correcte beslag te kiezen.
Daarnaast bevat deze brochure nuttige informatie om u te helpen bij de keuze van de eenheden:
DL Link FO-081
Synchronisatie
Voor een optimale werking en een groter uitwerpbereik adviseren we het gebruik van een synchronisatie. Dit gebeurt door middel van de synchronisatieas.
Uitwerpbereik met en zonder synchronisatie.
Synchronisatieas met synchronisatieadapter voor binnencorpusbreedte ≥ 314 mm
Eendelige synchronisatie om in te korten voor binnencorpusbreedte van 265 - 313 mm
Gebruiksvoorbeelden
